製品情報

スチール製標準架台

設置条件

陣列
段数 4段
モジュール規格 通常型
モジュールの向き 横置き(縦置きの場合に、再設計の必要がある)
傾斜角度 10〜20度(別の傾斜角度で、再設計の必要がある)
地上面からモジュール面までの高さ GL+600

荷重条件

*JIS C 8955 2011
a)風荷重 設計用基準風速 38m/s
地表面粗度区分 Ⅲ
用途係数 1.0
b)積雪荷重 垂直積雪量 50cm
地域区分 一般地域(20N/cm/㎡)
c)地震荷重 (建築基準法「公示1449」による
設計用水平震度 0.5×Z×I
地震地域係数 1.0
用途係数 1.0

荷重条件

a)架台
Q235B (溶解亜鉛メッキ)
b)押しえ金具
AL 6063-T6 (酸化)
a)架台
GR8.8 (溶解亜鉛メッキ)

スクリュー杭基礎

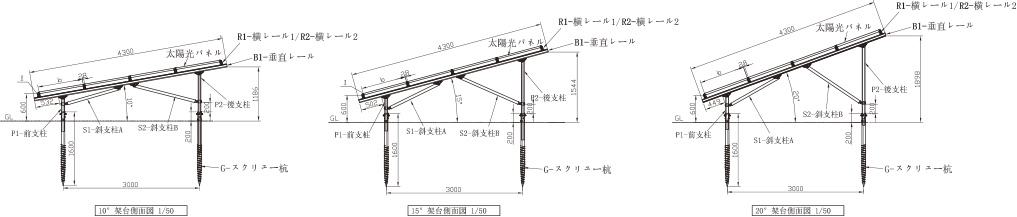

架台側面図
主な部材明細(単位:mm)
番号 部品名 符号 部材 材質 腐敗処理
1 スクリュー杭1 G Φ76*3*1600 Q235B 溶解亜鉛メッキ
2 垂直レール B1 41×62×2.5 Q235B 溶解亜鉛メッキ
3 横レール R1 41×62×2.0 Q235B 溶解亜鉛メッキ
4 横レール2 R2 41×62×2.0 Q235B 溶解亜鉛メッキ
5 前支柱 P1 Φ60*3 Q235B 溶解亜鉛メッキ
6 後支柱 P2 Φ60*3 Q235B 溶解亜鉛メッキ
7 斜支柱A S1 Φ60*2 Q235B 溶解亜鉛メッキ
8 斜支柱B S2 Φ60*2 Q235B 溶解亜鉛メッキ

杭基礎に適用された壌土範囲

杭基礎:通常地盤用スクリュー杭仮組:Φ76*3*1600

番号 土壌種類 土壌状況 土壌N値 最小引抜き提供力(KN) 杭種類
1 砂土 さらさら
低度密集
中度密集
7<N<10
10<N<15
15<N<20
10.0KN以上 通常地盤用スクリュー杭 仮組
Φ76*3*1600
2 粘土 0.25<IL<0.75
0<IL<0.25
7<N<15
15<N<20
3 埋め戻し さらさら
細かい
7<N<10
10<N<20

取扱説明書ダウンロード

スチール製標準架台 取扱説明書
PDF形式(907KB)
